En esta práctica se modificarán las escenas de la página ejercicio4.htm y se añadirá una nueva escena. La página está en la carpeta proyectos de Curso_basico.

Después de los cambios con Gescenas será necesario usar el editor HTML para realizar el acabado de la página.

Primera Escena

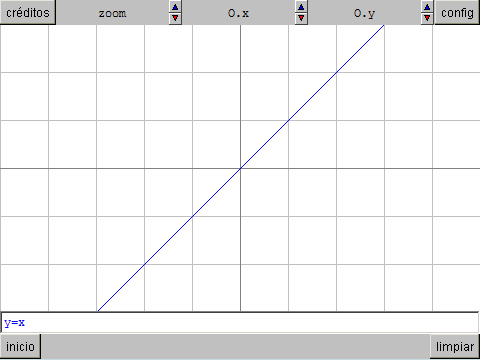

La siguiente imagen muestra la escena por defecto que proporciona el nippe Descartes y que se obtiene tras pulsar el botón config cuando se selecciona al opción nueva en la ventana de configuración.

Propuesta

Modificar en la configuración anterior hasta obtener el siguiente aspecto en la escena (no se modifican las dimensiones de la escena):

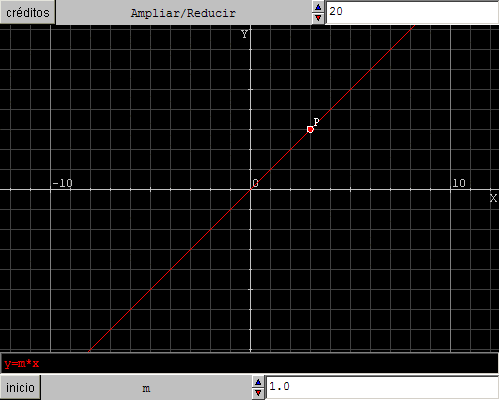

Escena 1

Se puede observar en la nueva escena los siguientes cambios

Espacio

• Se hacen invisibles los botones config y limpiar.

• Fondo: negro; red: grisOscuro; red10:  gris; ejes: grisClaro; texto: blanco.

• Se activan números en los ejes y se ponen en estos las etiquetas correspondientes X e Y.

Controles

• Escala (numérico especial): valor inicial 20; visible; nombre externo: Ampliar/reducir.

• Ox, Oy (numérico especial): se eliminan.

• m (numérico), representa el valor de la pendiente de la recta: valor inicial 1; incremento 0.1; decimales 1.

Para que surta el efecto de cambiar la inclinación de la recta, la ecuación de ésta se define y=m*x en el panel de configuración Gráficos. El color de la gráfica se cambia a rojo.

• P (gráfico): se trata de un punto de tamaño 3 cuyo desplazamiento está restringido a la recta y=m*x.

Planificación de la actividad

Las actividades propuestas anteriormente se corresponden con las desarrolladas en las Actividades Guiadas. Si se desea se puede seguir las indicaciones que se dan allí o consultar alguno de los pasos que no se sepa resolver.

Segunda Escena

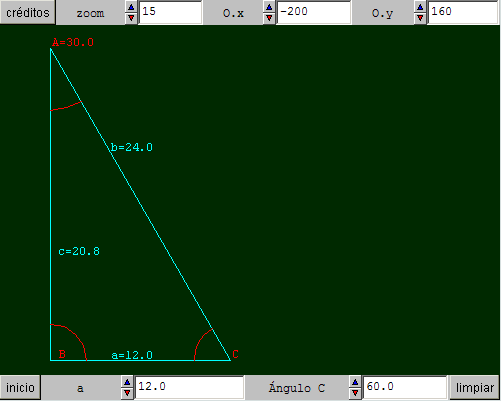

Se parte de la Segunda Escena contenida en la página solucion4.htm.

Propuesta

Modificar la configuración anterior hasta conseguir el siguiente aspecto en la escena.

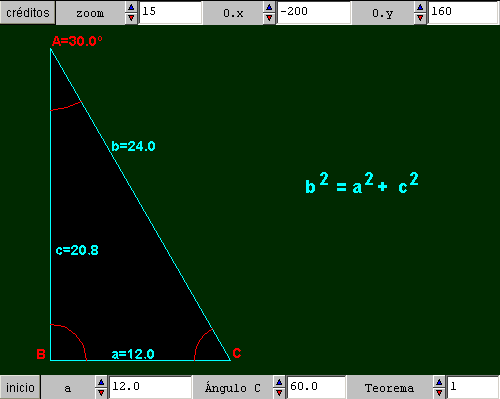

Escena 2

Se puede observar en la nueva escena las siguientes cambios

Relleno Gráfico

• Se rellena con color negro el triángulo.

Nombres de los vértices

Se mejora la presentación de los nombres dados a vértices.

• Los nombres de los vértices en la Segunda escena   se escriben en la orden texto al configurar cada uno de los tres arcos. Estos nombres se sitúan de forma predeterminada a la derecha, dentro del triángulo. En este Proyecto, se quitará este texto del vértice del arco en B y se reemplazará por un punto situado a la izquierda del vértice a una distancia fija de 15 pixeles independientemente de la variación del zoom.

• La orden texto de estos elementos gráficos se configura para el tipo Helvética, tamaño 14 y estilo negrita.

Segmentos

Cambia el formato de la orden texto del segmento en el panel Gráficos.

• Texto: Helvética, 14, negrita.

Texto gráfico

El texto gráfico, que representa la expresión del Teorema de Pitágoras referido al triángulo de la escena, está condicionado al valor que toma un control numérico t, con nombre externo Teorema. Si t vale 1 se hace visible en caso contrario no es visible.

• Posición [300,150].

• Color: turquesa.

• Texto: Helvética, 18, negrita.

Planificación de la actividad

4

La actividades propuestas anteriormente se corresponden con las desarrolladas en las Actividades Guiadas. Si se desea se puede seguir las indicaciones que se dan allí o consultar alguno de los pasos que no se sepa resolver.
